發熱電纜地面輻射供暖安裝流程
2013-9-3 來源： 瀏覽：5962
發熱電纜電地暖系統由發熱電纜和溫控器兩部分組成，發熱電纜鋪設于地面中，溫控器安裝于墻面上。當室內環境溫度或地面溫度低于溫控器設定的溫度時，溫控器接通電源，發熱電纜通電后開始發熱升溫，發出的熱量被覆蓋著的水泥層吸收，然后均勻地加熱室內空氣，還有一部分熱量以遠紅外輻射的方式直接釋放到室內。該種方式的采暖系統把整個地面作為散熱器，室內溫度上層低而下層高，有溫足而頂涼的感受，使您感到舒適而自然。
隨著發熱電纜智能溫控電地暖的不斷普及，電地暖均勻采暖帶來的溫暖舒適，在國內受到熱捧。在傳統采暖系統中，離暖氣近的地方熱、離暖氣遠的地方冷。但地板采暖的全新采暖方式，是在地板下鋪上發熱電纜，讓溫暖均勻地從腳下徐徐升起，保證了室內空氣的潔凈與濕度，特別適合老年人。發熱電纜電地暖的每一處都在加熱，不僅升溫快、均勻，而且非常的舒適。
當然，受到消費者青睞的原因，舒適是一方面，同樣重要的是電地暖的節能。電地暖在運行過程中無噪音，建議用戶使用瓷磚，并且瓷磚與沙土保持5公分左右，發熱電纜智能電地暖的效果將會最好。以下是發熱電纜地面輻射安裝流程：

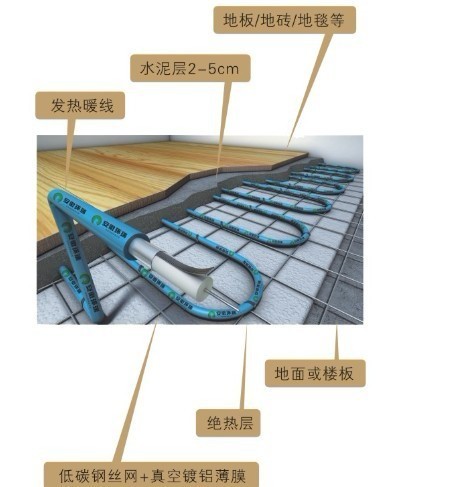

1. 在平整的地面上鋪設一層保溫板，要求20mm或30mm苯板
2. 再苯板的上方鋪設反射膜。
3. 在反射膜的上方鋪設鐵絲網
4. 將發熱電纜均勻的鋪設在鐵絲網上，用尼龍扎帶固定（1 米4個）具體根據線芯分類，可分為單雙導發熱電纜，其安裝方式略有不同。單導線發熱電纜一般采用直列敷設方式，并形成閉合回路，兩端與溫控器或配電端子連接，雙導線發熱電纜末端可位于任意位置；發熱電纜敷設應根據房間熱負荷分布進行疏密搭配布置。發熱電纜鋪設完畢后，兩端匯合到一起連接在溫度控制器上.
2. 再苯板的上方鋪設反射膜。
3. 在反射膜的上方鋪設鐵絲網
4. 將發熱電纜均勻的鋪設在鐵絲網上，用尼龍扎帶固定（1 米4個）具體根據線芯分類，可分為單雙導發熱電纜，其安裝方式略有不同。單導線發熱電纜一般采用直列敷設方式，并形成閉合回路，兩端與溫控器或配電端子連接，雙導線發熱電纜末端可位于任意位置；發熱電纜敷設應根據房間熱負荷分布進行疏密搭配布置。發熱電纜鋪設完畢后，兩端匯合到一起連接在溫度控制器上.
5. 發熱電纜鋪設完畢后，兩端匯合到一起連接在溫度控制器上
熱電纜溫控器感溫探頭安裝

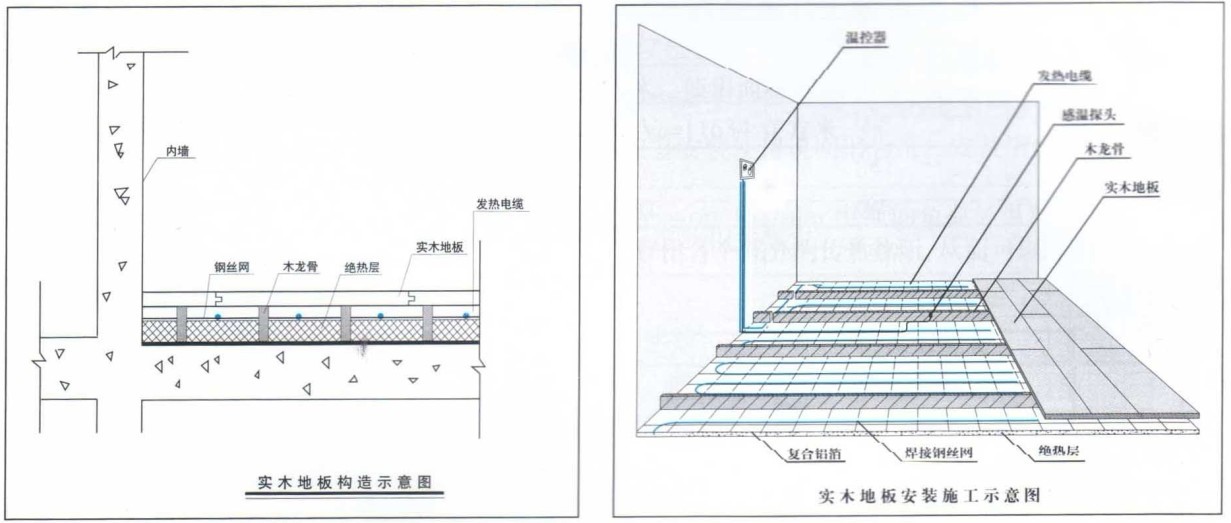

，應在安裝本地板的同時安裝地溫探頭。地溫探頭應安裝固定在木地板下表面，用膠帶、卡釘固定。如圖所示：
6. 保證發熱電纜的隱式拼接點在墻角位置
7. 溫控器探頭固定在鐵絲網上，并連接在控制器上。
8. 安裝完畢后，用水泥回填2-3CM
7. 溫控器探頭固定在鐵絲網上，并連接在控制器上。
8. 安裝完畢后，用水泥回填2-3CM
9. 鋪設地板，磚 不建議地面上鋪設純木制地板以免木制地板變形；在選擇家具時，要使用帶腿的家具，不建議使用全接觸地面的家具，容易造成熱量散不出來使局部過熱。對家具造成損壞；
在使用過程中不宜在地面鋪設地毯以免地面溫度不能輻射到室內，使運行費用增高；安裝了發熱電纜的區域不允許釘、鑿，以保證使用安全；
以上安裝發熱電纜電地暖工程執行標準有： 1）、發熱電纜產品標準《額定電壓300/500V生活設計加熱和防結冰用加熱電纜》GB/T 20841-2007 。2）、發熱電纜電地暖工程標準《地面輻射供暖技術規程》JGJ 142-2004《建筑給水排水及采暖工程施工質量驗收規范》GB 50242-2002《建筑地面工程施工及驗收規范》 GB 50209-1995
