TXLP發熱電纜供暖系統

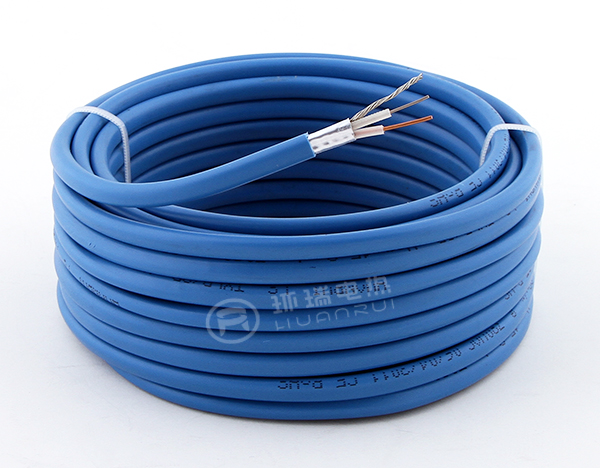

TXLP-2R雙導發熱電纜
2011-8-23 來源： 瀏覽：13721
簡介
TXLP/2R 220V 雙導發熱電纜主要應用于地板采暖、土壤加熱、融雪、管道體溫等。
TXLP/2R 220V 雙導發熱電纜組件采用隱式接頭，冷熱接頭部位均有“ SPLICE ”標識
|
性能 |
|
|

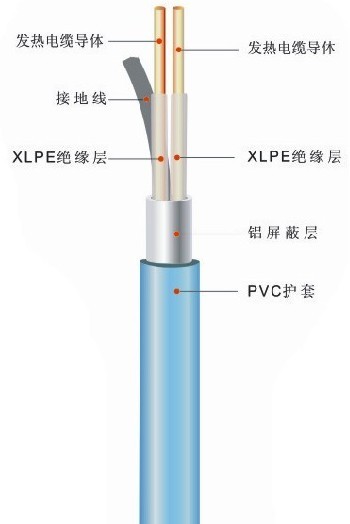

1.構造 |
|
|
護套：藍色聚氯乙烯（ PVC ）； |
|
|
接地線：鍍錫銅絲； |
|
|
屏蔽層：鋁箔 + 銅絲； |
|
|
內導體：合金電阻絲+銅絲； |
|
|
內絕緣：交聯聚乙烯（ XLPE ）； |
|
|
接頭類型：隱式接頭； |
|
|
2.尺寸 |
|
|
半徑： 7.8mm |
|
|
3.電氣參數 |
|
|
電壓： 220V ( 電壓可定制 ) ； |
|
|
功率： 17W/m 18.5W/m 20W/m ； |
|
|
4.其他 |
|
|
長度： 2.25m ； |
|
|
大表面工作溫度： 65 ° C； |
|
|
小彎曲系數： 5D 。 |
|
環瑞TXLP/2R系列雙導發熱電纜 （220V 18.5W/M）
|
|||||
|
功率
|
電纜型號
|
電壓（V）
|
標準長度(M)
|
每米功率（W/M）
|
總電阻值（Ω）
|
|
3150
|
TXLP/2R/18.5
|
220
|
170.3
|
18.5
|
15.4
|
|
2800
|
TXLP/2R/18.5
|
220
|
151.4
|
18.5
|
17.3
|
|
2600
|
TXLP/2R/18.5
|
220
|
140.5
|
18.5
|
18.6
|
|
2400
|
TXLP/2R/18.5
|
220
|
129.7
|
18.5
|
20.2
|
|
2200
|
TXLP/2R/18.5
|
220
|
118.9
|
18.5
|
22.0
|
|
2000
|
TXLP/2R/18.5
|
220
|
108.1
|
18.5
|
24.2
|
|
1800
|
TXLP/2R/18.5
|
220
|
97
|
18.5
|
26.9
|
|
1600
|
TXLP/2R/18.5
|
220
|
86
|
18.5
|
30.2
|
|
1370
|
TXLP/2R/18.5
|
220
|
74.1
|
18.5
|
35.3
|
|
1250
|
TXLP/2R/18.5
|
220
|
67.6
|
18.5
|
38.7
|
|
1000
|
TXLP/2R/18.5
|
220
|
54.1
|
18.5
|
48.4
|
|
840
|
TXLP/2R/18.5
|
220
|
45.4
|
18.5
|
57.6
|
|
700
|
TXLP/2R/18.5
|
220
|
37.8
|
18.5
|
69.1
|
|
600
|
TXLP/2R/18.5
|
220
|
32.4
|
18.5
|
80.7
|
|
500
|
TXLP/2R/18.5
|
220
|
27.0
|
18.5
|
96.8
|
|
400
|
TXLP/2R/18.5
|
220
|
21.6
|
18.5
|
121.0
|
|
300
|
TXLP/2R/18.5
|
220
|
16.2
|
18.5
|
161.3
|
|
環瑞TXLP/2R系列雙導發熱電纜 （220V 17W/M）
|
|||||
|
功率
|
電纜型號
|
電壓（V）
|
標準長度(M)
|
每米功率（W/M）
|
總電阻值（Ω）
|
|
3300
|
TXLP/2R/17
|
220
|
194.1
|
17
|
14.7
|
|
2800
|
TXLP/2R/17
|
220
|
164.7
|
17
|
17.3
|
|
2600
|
TXLP/2R/17
|
220
|
152.9
|
17
|
18.6
|
|
2100
|
TXLP/2R/17
|
220
|
123.5
|
17
|
23.0
|
|
1700
|
TXLP/2R/17
|
220
|
100.00
|
17
|
28.5
|
|
1370
|
TXLP/2R/17
|
220
|
80.6
|
17
|
35.3
|
|
1250
|
TXLP/2R/17
|
220
|
73.5
|
17
|
38.7
|
|
1000
|
TXLP/2R/17
|
220
|
58.8
|
17
|
48.4
|
|
840
|
TXLP/2R/17
|
220
|
49.4
|
17
|
57.6
|
|
700
|
TXLP/2R/17
|
220
|
41.2
|
17
|
69.1
|
|
600
|
TXLP/2R/17
|
220
|
35.3
|
17
|
80.7
|
|
500
|
TXLP/2R/17
|
220
|
29.4
|
17
|
96.8
|
|
400
|
TXLP/2R/17
|
220
|
23.5
|
17
|
121.0
|
|
200
|
TXLP/2R/17
|
220
|
15.4
|
13
|
242.0
|
|
300
|
TXLP/2R/17
|
220
|
17.6
|
17
|
161.3
|
